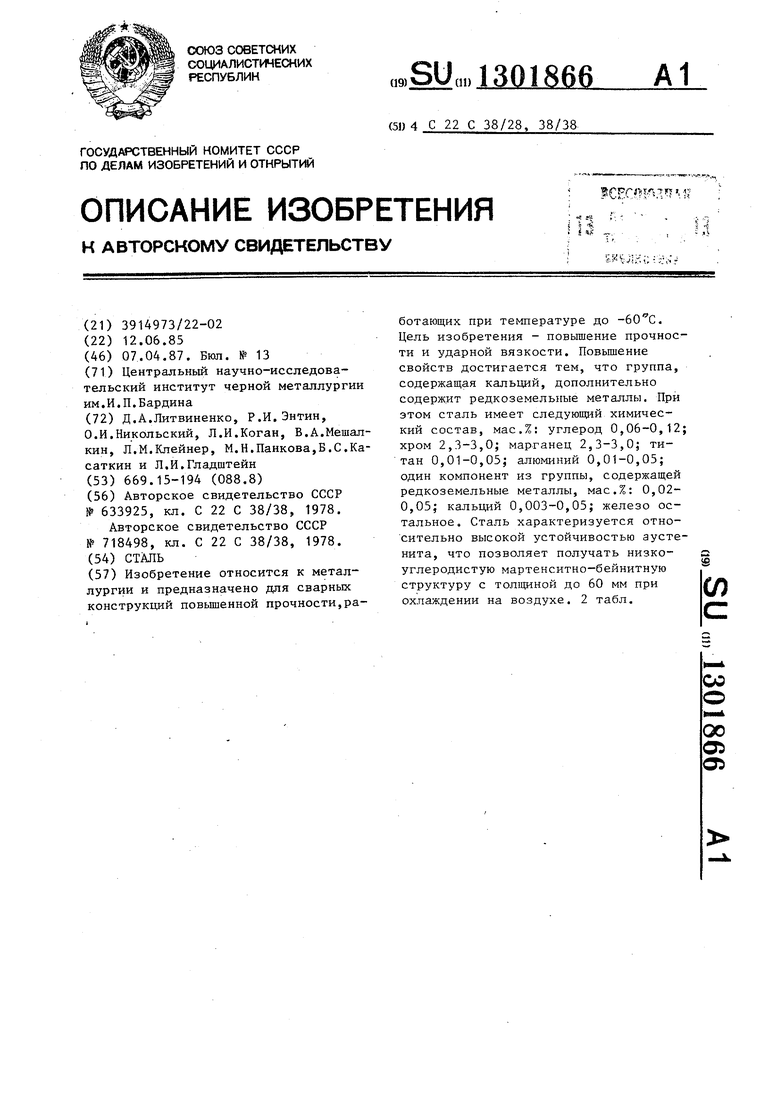

Сталь Советский патент 1987 года по МПК C22C38/28 C22C38/38

11301866

относится к металлурнп л в л

гии, в частности к стали повьшенной прочности для сварных конструкций.

Целью изобретения является повышение прочности и ударной вязкости.

Предлагаемая сталь характеризуется относительно высокой устойчивость аустенита в области феррито-перлитно го превращения, что позволяет получать низкоуглеродистую мартенситно- бейнитную структуру в толщине до 60 мм при охлаждении на воздухе.

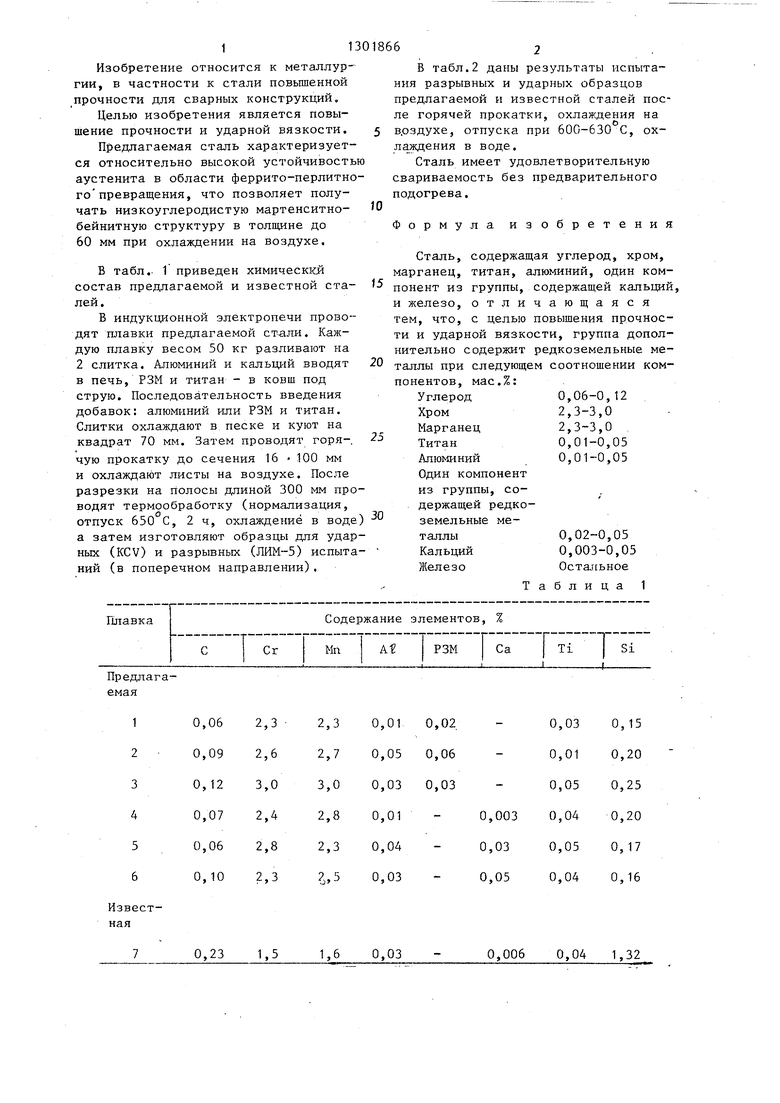

В табл.. 1 приведен химический состав предлагаемой и известной сталей .

В индукционной электропечи проводят плавки предлагаемой стали. Каждую плавку весом 50 кг разливают на 2 слитка. А.ПЮМИНИЙ и кальций вводят в печь, РЗМ и титан - в ковш под струю. Последовательность введения добавок: алюминий шти РЗМ и титан. Слитки охлаждают в песке и куют на квадрат 70 мм. Затем проводят горя-. чую прокатку до сечения 16 -100 мм и охлаждают листы на воздухе. После разрезки на Полосы длиной 300 мм проводят термообработку (нормгшизация, отпуск 650°С, 2 ч, охлаждение в воде

O

5

0

5

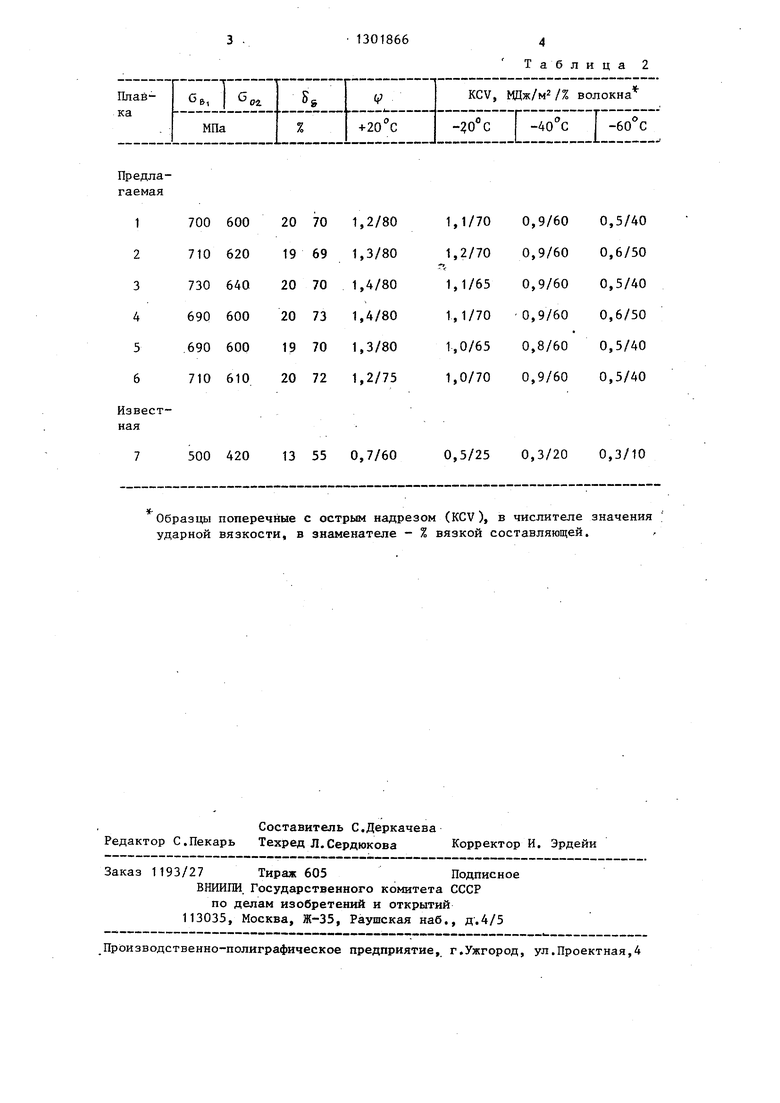

В табл.2 даны результаты испытания разрывных и ударных образцов предлагаемой и известной сталей после горячей прокатки, охлаждения на в.оздухе, отпуска при 600-630 С, ох- лавдения в воде.

Сталь имеет удовлетворительную свариваемость без предварительного подогрева.

Формула изобретения

Сталь, содержащая углерод, хром, марганец, титан, алюминий, один ком- группы, содержащей кальций, отличающаяся с целью повышения прочности и ударной вязкости, группа дополнительно содержит редкоземельные металлы при следующем соотношении компонентов, мас.%:

0,06-0,12

2,3-3,0

2,3-3,0

понент из и железо, тем, что.

Углерод Хром

Марганец Титан Алюминий Один компонент из группы, содержащей редкоземельные ме0,01-0,05 0,01-0,05

Образцы поперечные с острым надрезом (KCV), в числителе значения ударной вязкости, в знаменателе - % вязкой составляющей.

Т а б лица 2

Изобретение относится к металлургии и предназначено для сварных конструкций повьшенной прочности,работающих при температуре до . Цель изобретения - повьшение прочности и ударной вязкости. Повьшение свойств достигается тем, что группа, содержащая кальций, дополнительно содержит редкоземельные металлы. При этом сталь имеет следующий химический состав, мас.%: углерод 0,06-0,12; хром 2,3-3,0; марганец 2,3-3,0; титан 0,01-0,05; алюминий 0,01-0,05; один компонент из группы, содержащей редкоземельные металлы, мас.%: 0,02- 0,05; кальций 0,003-0,05; железо остальное. Сталь характеризуется относительно высокой устойчивостью аусте- нита, что позволяет получать низкоуглеродистую мартенситно-бейнитную структуру с толщиной до 60 мм при охлаждении на воздухе. 2 табл. сл 00 О) О5
